Podnaslov: Dok tradicionalne pravokutne sabirnice zauzimaju značajan prostor i pokazuju znatne gubitke u trafostanicama ultravisokog napona, sabirnice sa šupljim cjevastim bakrenim cijevima—s 40% smanjenjem AC otpora i 60% poboljšanjem učinkovitosti rasipanja topline—tiho postaje ključni pokretač globalne energetske tranzicije. Zašto ovaj nišni proizvod, koji predstavlja samo 3% ukupne potražnje za bakrenim cijevima, postiže godišnju stopu rasta od 200% u novom energetskom sektoru?
U 2025. nadogradnje globalne energetske infrastrukture pokreću eksplozivan rast u bakrena cijev tržište sabirnica. Iako ova kategorija čini samo 2%–3% ukupne potražnje za bakrenim cijevima, njena primjena u trafostanicama ultra visokog napona, podatkovnim centrima i novim energetskim elektranama raste stopom od preko 200% godišnje. U usporedbi s tradicionalnim pravokutnim sabirnicama, glavna konkurentnost bakrene cijevi sabirnice leži u fizikalnim prednostima njihove šuplje cjevaste strukture: proširuje površinu vodiča za 3-5 puta, osigurava ravnomjernu raspodjelu struje duž stijenke cijevi, smanjuje koeficijent skin-efekta na ispod 0,8 i smanjuje otpor izmjenične struje za 40% u usporedbi s pravokutnim sabirnicama iste površine poprečnog presjeka.
Ova strukturna revolucija izravno se bavi bolnim točkama prijenosa ultra-visoke struje. U 750kV plinom izoliranom razvodnom uređaju (GIS), sabirnica od bakrene cijevi Φ100×5mm može nositi struju od 4000A, s gustoćom struje od samo 2,68A/mm². Nasuprot tome, ekvivalentne pravokutne sabirnice zahtijevaju više naslaganih slojeva , što dovodi do povećanja gubitka od preko 30%. Još kritičnije, mehanička čvrstoća sabirnica od bakrenih cijevi je četiri puta veća od pravokutnih sabirnica. Pod udarom struje kratkog spoja od 50 kA, viseći raspon doseže 9 metara, a oslonjeni raspon se proteže do 13 metara, značajno smanjujući potrebu za čeličnim konstrukcijama trafostanice.

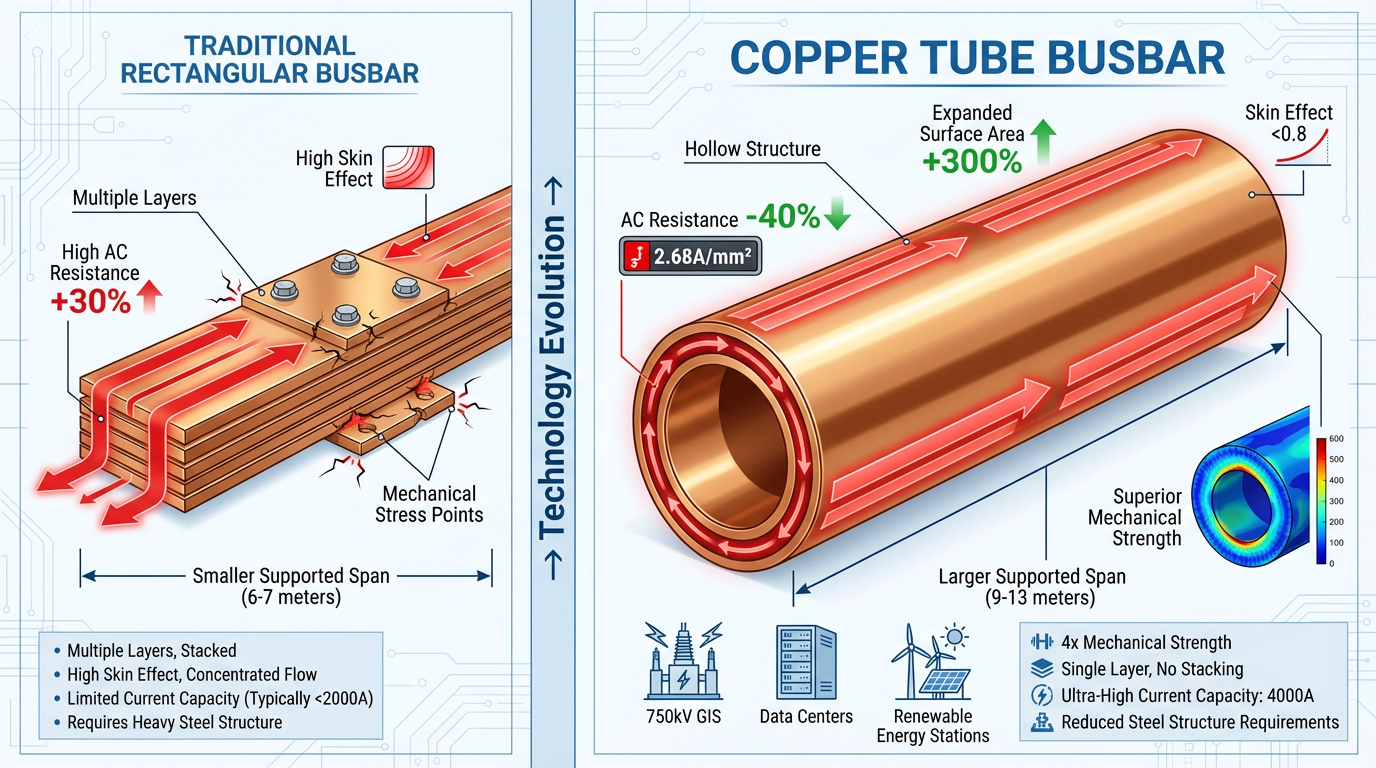

(Ovu sliku generirao je AI.)
Tablica: Usporedba performansi bakrenih cijevi sabirnica u odnosu na tradicionalne pravokutne sabirnice (2025.)
| udikator izvedbe | Tradicionalne pravokutne sabirnice | Sabirnice od bakrenih cijevi | poboljšanje |
| AC otpor | Osnovna linija | 40% sniženje | Skok učinkovitosti |
| Učinkovitost rasipanja topline | Oslanja se na vanjske hladnjake | Prirodna konvekcija u unutarnjoj šupljini optimizirana vanjska stijenka | 60% poboljšanja |
| Zauzetost prostora | Više naslaganih slojeva zauzima veliki prostor | Zamjena s jednom cijevi, kompaktna struktura | 25% uštede |
| Otpornost na kratki spoj | Sklon deformacijama, zahtijeva pojačanje | Mehanička čvrstoća povećana je 4 puta | Proboj u sigurnost |
| Trošak instalacije | Više konektora, složena konstrukcija | Modularno spajanje, vrijeme rada prepolovljeno | Ekonomska optimizacija |
Vrijednost sabirnica od bakrenih cijevi se redefinira u novom energetskom sektoru. In istosmjerna struja ultravisokog napona (HVDC) prijenos, zamjena tradicionalnih kabela s potpuno izoliranim sabirnicama od bakrenih cijevi u pretvaračkim stanicama ±800 kV smanjuje gubitke u sustavu za 18% i godišnje operativne troškove za 4 milijuna juana. Ova je prednost posebno izražena u prijenosu na velike udaljenosti: za udaljenosti veće od 100 kilometara, prednost otpora sabirnica od bakrenih cijevi može smanjiti ukupne troškove životnog ciklusa za više od 25%.
Još se revolucionarnije primjene pojavljuju u novim energetskim elektranama. Na 330kV stanici za povišenje tlaka u bazi vjetroelektrana Gansu Jiuquan, sabirnice od bakrenih cijevi rade stabilno na ekstremnoj hladnoći od -40°C. Njihov premaz otporan na UV zračenje produljuje radni vijek na otvorenom do 30 godina, što daleko premašuje 15-godišnji ciklus tradicionalnih kabela. U fotonaponskim elektranama, modularni dizajn sabirnica od bakrenih cijevi povećava učinkovitost instalacije za 50%, što ih čini posebno prikladnim za brzo razmjestive distribuirane energetske projekte.
Željeznički promet još je jedno područje rasta. Nakon što je šangajska linija metroa 14 usvojila bakrene sabirnice Φ120×8 mm, učinkovitost vučnih pretvarača porasla je na 98,5%, a potrošnja energije vlaka smanjena je za 7%. Njihovo otpornost na vibracije smanjuje stope kvarova kontakta za 90%, značajno povećavajući radnu pouzdanost. Proširenje ovih scenarija primjene uzdiže sabirnice bakrenih cijevi od pukih vodljivih materijala do ključnih odrednica energetske učinkovitosti sustava.
Suočena s izazovom nedostatka bakrenih resursa, industrija postiže "smanjenje bakra i povećanje učinkovitosti" kroz strukturne inovacije. Korištenje bakrene cijevi Φ28 × 3 mm za zamjenu pune bakrene šipke od 20 mm smanjuje potrošnju bakra za 33% prema zahtjevu za provodljivost struje od 630 A, uz održavanje toplinske stabilnosti. Bakrena cijevna sabirnica gradijentne debljine koju je razvilo jedno poduzeće dodatno smanjuje potrošnju materijala putem središnjeg dizajna tankih stijenki, smanjujući potrošnju bakra za 22% i troškove za 15% pod uvjetima od 10kV/3150A.
Zelene proizvodne tehnologije također ubrzavaju svoju primjenu. Zatvoreni sustav vodenog hlađenja tvrtke Jiangxi Naile Copper smanjuje potrošnju vode u procesu proizvodnje sabirnica od bakrenih cijevi s 28 kubičnih metara po toni na 16 kubičnih metara po toni, što je smanjenje od 43%. U međuvremenu, Guangdong Longfeng Precision Copper Tube koristi 5G industrijsku internetsku tehnologiju za izgradnju digitalne tvornice blizanki, optimizirajući potrošnju energije u stvarnom vremenu i smanjujući sveobuhvatnu potrošnju energije po jedinici proizvoda za 30%. Ove inovacije ne samo da snižavaju proizvodne troškove, već također pomažu proizvodima da se kvalificiraju za izuzeća prema EU-ovom mehanizmu prilagodbe granica ugljika (CBAM), povećavajući međunarodnu konkurentnost.
Najsuvremenije inovacije pojavljuju se u području inteligencije. Pametne sabirnice od bakrenih cijevi integrirane sa senzorima optičkih vlakana mogu pratiti temperaturu, naprezanje i djelomično pražnjenje u stvarnom vremenu. Nakon što su raspoređeni u željezaru, postigli su stopu točnosti od 92% u predviđanju kvarova opreme i smanjili neplanirane zastoje za 65%. Ova inteligentna transformacija pomiče sabirnice bakrenih cijevi iz pasivnih vodljivih komponenti u aktivne čvorove za upravljanje energijom.
Digitalna tehnologija blizanaca dodatno pojačava ovu vrijednost. Konstruiranjem virtualnih modela sabirnica od bakrenih cijevi i simuliranjem njihove izvedbe u različitim radnim uvjetima, poduzeća mogu pružiti rana upozorenja za potencijalne kvarove. U jednom projektu podatkovnog centra ovo prediktivno održavanje smanjilo je operativne troškove za 40% i povećalo pouzdanost sustava na 99,999%. S uvođenjem AI algoritama, pametne sabirnice od bakrenih cijevi mogu čak automatski prilagoditi radne parametre za optimizaciju distribucije energetske učinkovitosti cijelog elektroenergetskog sustava.
Tehnologija sabirnica bakrenih cijevi sljedeće generacije napreduje prema otkrićima u supravodljivosti. Kompozitna sabirnica bakra i supravodiča koju je razvio njemački Max Planck institut postiže prijenos snage bez otpora na -196°C u tekućem dušiku, povećavajući gustoću struje pet puta. Iako je skup, pokazuje potencijal primjene u specifičnim scenarijima visoke vrijednosti. Praktičnija inovacija je kompozitni materijal aluminij silicij karbid, koji ima 1,5 puta veću toplinsku vodljivost od bakra i samo jednu trećinu svoje težine, a već se isprobava u nekim novim energetskim primjenama.
Integracija sustava još je jedan ključni smjer. Teslin odjel za energetiku razvio je integriranu sabirnicu za "hlađenje i provođenje" koja kombinira funkcije disipacije topline i prijenosa energije, smanjujući volumen gomila punjenja električnih vozila za 40% i povećavajući učinkovitost punjenja za 30%. Ova međufunkcionalna integracija predstavlja budući smjer sabirnica od bakrenih cijevi — one više nisu jednofunkcijske vodljive komponente, već ključni nositelji sveobuhvatnih energetskih rješenja.
Uspon bakrene cijevi sabirnice predstavlja tihu revoluciju u sektoru energetske infrastrukture: dok je pozornost industrije usmjerena na zvjezdane tehnologije poput fotonapona i energije vjetra, ova naizgled tradicionalna niša tiho podiže osnovnu razinu učinkovitosti cijelog energetskog sustava kroz znanost o materijalima i strukturne inovacije. Tijekom sljedećih pet godina, kako se globalna energetska tranzicija bude ubrzavala, tržište sabirnica bakrenih cijevi održavat će godišnju stopu rasta od preko 25%, postajući točka rasta profita koja najviše obećava u industriji bakrenih cijevi.
Za poduzeća, ključ konkurencije više ne leži samo u kontroli troškova, već u sposobnosti pružanja sustavnih rješenja—integracija materijalne inovacije , inteligentno upravljanje , i scenariji primjene duboko za isporuku rješenja za poboljšanje energetske učinkovitosti s kraja na kraj. Kao što je jedan industrijski stručnjak izjavio: "Budući pobjednici neće biti tvrtke koje prodaju bakrene cijevi, već tvrtke koje prodaju 'učinkovitost'".
