Vrhunski vodič za bakrene kapilarne cijevi: sve što trebate znati

Srce preciznog hlađenja

U svijetu HVAC-a, hlađenja i preciznih instrumenata uspjeh se često mjeri u milimetrima. U središtu ovih složenih sustava nalazi se mala, ali moćna komponenta: bakrena kapilarna cijev .

Što je bakrena kapilarna cijev?

Bakrena kapilarna cijev je visokoprecizna cijev uskog promjera koju karakterizira iznimno mali unutarnji promjer (ID). Za razliku od stiardnih bakrenih cijevi koje se kiliiste za vodovod, ove cijevi su projektirane sa rigilioznom točnošću dimenzija. Obično se izrađuje od visokokvalitetnog bakra deoksidiranog fosforom (kao što je C12200 or TP2 ), dizajnirani su za rukovanje okruženjima visokog tlaka uz održavanje dosljednih protoka.

Temeljna funkcija: prigušivanje i kontrola

Primarna uloga bakrene kapilarne cijevi je da djeluje kao uređaj za prigušivanje . U rashladnom ciklusu služi kao kritični most između visokotlačne strane (kondenzator) i niskotlačne strane (isparivač). Stvaranjem izračunatog otpora protoku rashladnog sredstva, uzrokuje precizan pad tlaka koji omogućuje širenje i hlađenje tekućine.

Osim hlađenja, ove su cijevi također nezamjenjive prijenos tlaka . Njihova sposobnost prijenosa tlaka tekućine ili plina s minimalnim pomakom volumena čini ih zlatnim standardom za industrijske mjerače tlaka i termometre s daljinskim očitavanjem.

Što ovaj vodič pokriva

Odabir krive kapilarne cijevi može dovesti do neučinkovitosti sustava, kvara kompresora ili netočnih očitanja. Kako bismo vam pomogli da donesete informiranu odluku, ovaj članak daje detaljan uvid u:

• Tehničke specifikacije: Razumijevanje tolerancija i stupnjeva materijala.
• Znanost o materijalima: Zašto bakar ostaje najbolji izbor za ove komponente.
• Globalne aplikacije: Od kućanskih hladnjaka do naprednih medicinskih uređaja.
• Kriteriji odabira: Ključni čimbenici koje treba uzeti u obzir pri pronalaženju izvora za vaš sljedeći projekt.

Ključne karakteristike visokokvalitetnih bakrenih kapilarnih cijevi

Nisu sve kapilarne cijevi jednake. Za sustave visokih performansi, kvalitetu cijevi definiraju tri stupa: čistoća materijala, preciznost dimenzija i unutarnja čistoća.

Superiornost materijala: Zašto C12200 (TP2) bakar?

Industrijski standard za kapilarne cijevi je Bakar deoksidiran fosforom (DHP) , općenito poznat kao C12200 or TP2 . Ova posebna ocjena odabrana je iz nekoliko razloga:

• Toplinska vodljivost: Bakar nudi izvrsna svojstva prijenosa topline, što je od vitalnog značaja za sustave gdje je potrebna stabilizacija temperature.
• Otpornost na koroziju: Vrlo je otporan na atmosfersku koroziju i kemijske reakcije uobičajene u rashladnim okruženjima.
• Mogućnost oblikovanja i duktilnost: Unatoč maloj veličini, C12200 se može lako savijati, raširiti ili smotati bez pucanja, što omogućuje fleksibilnu instalaciju u uskim prostorima.

Kritična uloga preciznosti ID-a (tolerancija)

U kapilarnoj cijevi, Unutarnji promjer (ID) je najvažnija dimenzija. Čak i mikroskopska varijacija ID-a može dovesti do značajnih promjena u otporu protoka.

• Kontrola protoka: Brzina protoka tekućine proporcionalna je četvrtoj potenciji polumjera. To znači da malo odstupanje u promjeru rezultira velikom promjenom pada tlaka.
• Uske tolerancije: Visokokvalitetna proizvodnja osigurava niske tolerancije kao. Ova razina preciznosti osigurava da svaka jedinica u vašoj proizvodnoj liniji radi identično, eliminirajući potrebu za stalnim ponovnim kalibriranjem sustava.

Čistoća unutarnje površine: "Tihi" faktor kvalitete

Jedan od najčešćih uzroka kvara rashladnog sustava je "začepljenje kapilara". Visokokvalitetne cijevi moraju biti podvrgnute posebnim postupcima čišćenja kako bi se osiguralo da unutarnja stijenka nema:

• Preostala ulja: Maziva iz procesa izvlačenja moraju se potpuno ukloniti kako bi se spriječila reakcija s modernim rashladnim sredstvima.
• Vlaga: Voda unutar cijevi može se smrznuti na točki širenja, stvarajući ledeni čep koji u potpunosti zaustavlja protok.
• Oksidne ljestvice: Sve labave čestice ili kamenac mogu migrirati kroz sustav, oštetiti kompresor ili začepiti fine filtre.

Stručna napomena: Koriste ga vodeći proizvođači svijetlo žarenje u kontroliranoj atmosferi kako bi se osiguralo da unutrašnjost ostane sjajna, glatka i bez oksidacije bez potrebe za oštrim kemijskim luženjem.

Tehničke specifikacije i standardi proizvodnje

Kako bi se osigurala kompatibilnost i pouzdanost, bakrene kapilarne cijevi moraju se pridržavati strogih geometrijskih i metalurških standarda. Bilo da dizajnirate kompaktni kućni zamrzivač ili složeni industrijski senzor, razumijevanje ovih specifikacija je ključno.

Uobičajeni rasponi veličina i prilagodba

Iako su prilagođene dimenzije često potrebne za specifične inženjerske potrebe, industrija općenito slijedi standardizirani raspon za kapilarne cijevi:

• Unutarnji promjer (ID): Obično se kreće od 0,50 mm do 2,00 mm .
• Vanjski promjer (OD): Obično pada između 1,50 mm do 5,00 mm .
• Debljina stijenke: Precizno konstruiran za podnošenje specifičnih pritisaka pucanja, koji se često kreću od 0,40 mm do 1,00 mm .
• Faktor oblika: Dostupno u ravne duljine (za instrumente) ili velike zavojnice (za veliku proizvodnju HVAC), s duljinama u rasponu od nekoliko centimetara do nekoliko stotina metara.

Globalni standardi proizvodnje

Sukladnost s međunarodnim standardima osigurava dosljednost mehaničkih svojstava i kemijskog sastava bakra. Najpriznatiji standardi uključuju:

• ASTM B360: Standardna specifikacija za tvrdo vučenu bakrenu kapilarnu cijev za primjenu restriktora.
• EN 12450: Europski standard za bešavne okrugle bakrene kapilarne cijevi.
• JIS H3300: Japanski industrijski standard za bešavne cijevi od bakra i bakrenih legura.

Razumijevanje temperamenta (tvrdoća materijala)

"temperamentatura" bakra odnosi se na njegovu tvrdoću i fleksibilnost, što se određuje tijekom procesa žarenja. Odabir pravog temperamenta ključan je za vaš proces sastavljanja:

Mjerila za testiranje kvalitete

Osim dimenzija, cijevi visokih specifikacija prolaze nekoliko testova kako bi se osigurala učinkovitost:

1. Test ekspanzije: Osiguravanje da se cijev može proširiti ili proširiti bez pucanja.
2. Ispitivanje vrtložnim strujama (ECT): Test bez razaranja za otkrivanje mikroskopskih pukotina ili nedostataka na stijenci cijevi.
3. Ispitivanje protoka: Mjerenje protoka zraka ili tekućine pri određenom tlaku za provjeru kapaciteta "restriktora".

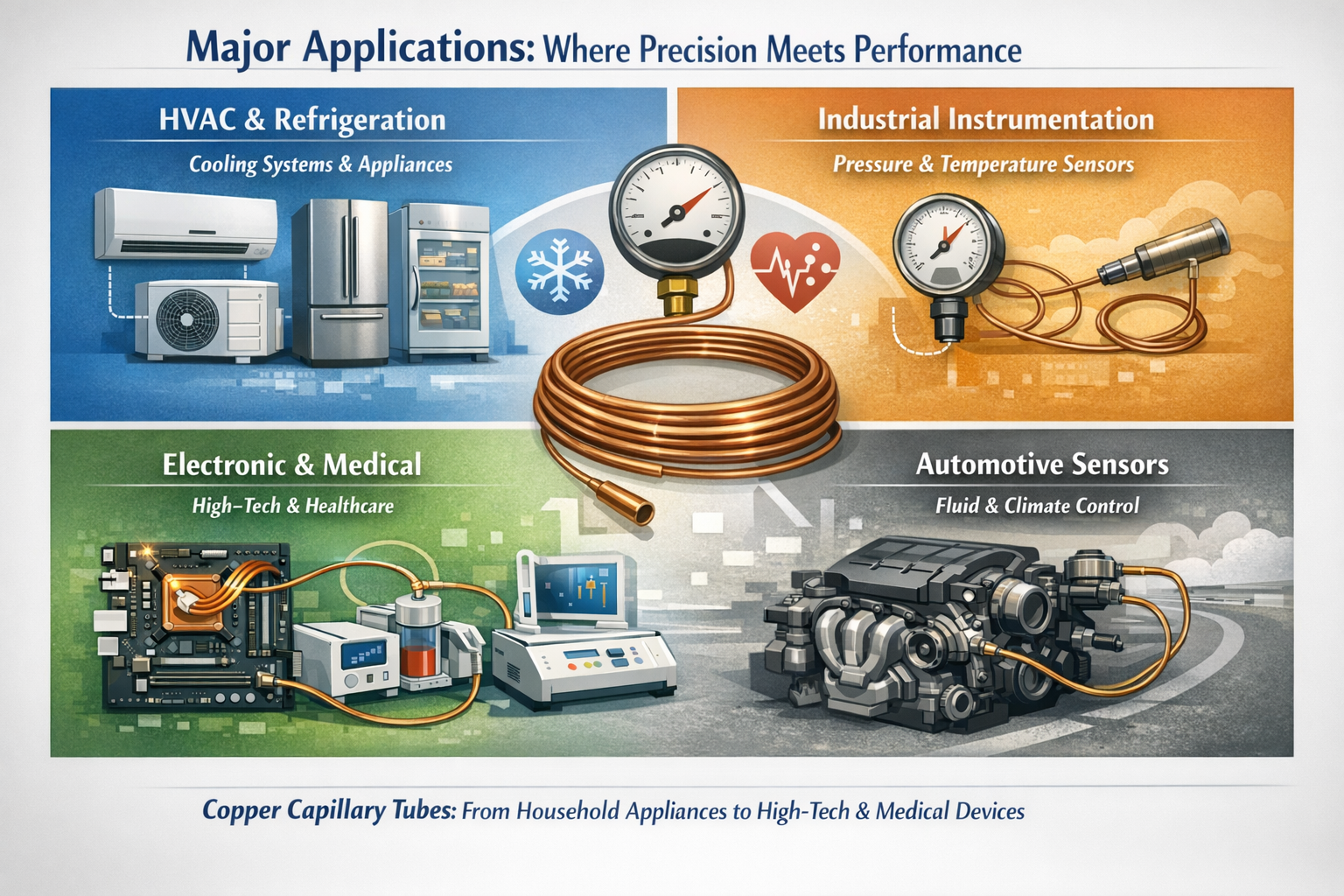

Glavne primjene: gdje se preciznost susreće s izvedbom

Zbog svoje sposobnosti da kontroliraju protok tekućine s iznimnom preciznošću, bakrene kapilarne cijevi nalaze se u svemu, od kućanskih aparata do medicinske opreme za spašavanje života.

HVAC & Hlađenje: hlađenje je bitno

Najčešća upotreba bakrenih kapilarnih cijevi je u industriji HVAC (grijanje, ventilacija i klimatizacija). Djeluje kao primarni mjerni uređaj u malim do srednjim sustavima hlađenja.

• Kućanski aparati: Svaki kućni hladnjak, zamrzivač i hladnjak za vodu oslanja se na kapilarnu cijev koja regulira protok rashladnog sredstva.
• Klima uređaj: Koristi se u prozorskim jedinicama i klimatizacijskim uređajima s podijeljenim sustavom za upravljanje ekspanzijom rashladnog sredstva.
• Komercijalna hladnjača: Koristi se u vitrinama i malim rashladnim komorama za dosljedno održavanje temperature.

Industrijska instrumentacija: Prijenos i senzori

U industrijskim postavkama, kapilarna cijev nije samo protok – radi se o informacijama.

• Mjerači tlaka: Cijev djeluje kao konektor koji prenosi tlak od izvora do mjernog mehanizma. Njegov mali volumen osigurava da je očitanje točno bez značajnog gubitka tekućine.
• Senzori temperature: Termometri s daljinskom žaruljom koriste kapilarne cijevi za spajanje žarulje s senzorom temperature na brojčanik zaslona. Širenje tekućine ili plina unutar cijevi omogućuje mehaničko kretanje koje pokazuje temperaturu.
• Kontrola razine: Koristi se u specijaliziranim hidrostatskim sustavima za mjerenje razine.

Elektronika i medicina: vrhunska inovacija

Kako se tehnologija smanjuje, potreba za mikroskopskim upravljanjem tekućinom i toplinom raste.

• Elektroničke toplinske cijevi: U vrhunskim računalima i zrakoplovnoj elektronici, bakrene kapilarne strukture koriste se unutar "toplinskih cijevi" za odvođenje topline od procesora putem hlađenja s promjenom faze.
• Medicinska oprema: Ove su cijevi neophodne za preciznu isporuku plinova ili tekućina u alatima za laboratorijsku analizu i određenim kirurškim uređajima.
• Automobilski senzori: Koristi se u raznim hidrauličkim i senzorskim vodovima unutar sustava kontrole klime vozila i upravljanja motorom.

(Ovu sliku generirao je AI.)

Vodič za odabir: Kako odabrati pravu cijev?

Odabir ispravne bakrene kapilarne cijevi je balans između fizike i okoliša. Odabir cijevi koja je malo preduga ili ima unutarnji promjer (ID) koji je malo preuzak može drastično smanjiti učinkovitost sustava.

Razumijevanje fizike: protok i pad tlaka

Učinkovitost kapilarne cijevi određena je otporom koji pruža. Ova otpornost rezultat je dva glavna čimbenika: Unutarnji promjer and Duljina .

• Pravilo promjera: Pad tlaka je izuzetno osjetljiv na ID. Čak i razlika od 0,1 mm može promijeniti kapacitet protoka za čak 25-30%.
• Pravilo duljine: Ako je ID fiksan, povećanjem duljine cijevi povećava se otpor i smanjuje protok. Nasuprot tome, skraćivanje cijevi povećava protok.
• Odnos: Dizajneri često koriste Poiseuilleovu jednadžbu ili dijagrame toka koje je dostavio proizvođač kako bi izračunali točnu kombinaciju duljine i ID-a potrebne za određeni BTU/Watt kapacitet hlađenja.

Okolišna i mehanička razmatranja

Osim protoka, morate uzeti u obzir uvjete u "stvarnom svijetu" u kojima će cijev raditi:

• Radni tlak: Provjerite je li debljina stijenke dovoljna za vrstu rashladnog sredstva. Na primjer, sustavi koji koriste R410A zahtijevaju cijevi koje mogu podnijeti veće radne tlakove od starijih sustava R22.
• Vibracije i umor: U kompresorima ili automobilskim aplikacijama, vibracije su konstantne. Za ova okruženja često se preferiraju "polutvrdo" ili "tvrdo" stanje kako bi se spriječilo otvrdnjavanje i kasnije pucanje.
• Radna temperatura: Ekstremna vrućina ili hladnoća mogu utjecati na širenje metala. Bakar visoke čistoće (C12200) je poželjan zbog svoje stabilnosti u širokom rasponu temperatura.

Provjera dobavljača: Kako provjeriti kvalitetu

Kada nabavljate od proizvođača, nemojte im samo vjerovati na riječ. Profesionalni dobavljač trebao bi osigurati a Certifikat ispitivanja mlina (MTC) koji uključuje:

1. Kemijski sastav: Potvrda čistoće bakra (npr. Cu  99,9%).
2. Mehanička svojstva: Vlačna čvrstoća, istezanje i tvrdoća (Temper).
3. Izvješće o čistoći: Kvantitativni podaci o mg/m² unutarnjeg ostatka.
4. Provjera tolerancije: Potvrda da ID i OD zadovoljavaju dogovorene standarde preciznosti.

Stručni savjet: Uvijek pitajte vrši li dobavljač "pročišćavanje dušikom" tijekom procesa žarenja. To osigurava da unutrašnjost cijevi ostane bez kamenca crnog oksida, koji je neprijatelj broj 1 rashladnih kompresora.

Precizna proizvodnja u Zhejiang Jingliang Copper-Tube Products

Kod nabave komponenti za industrije s visokim ulozima, naslijeđe i infrastruktura proizvođača jednako su važni kao i sam proizvod. Zhejiang Jingliang Copper-Tube Products Co., Ltd , osnovana 1994. godine, donosi više od tri desetljeća specijalizirane stručnosti u proizvodnji visoko preciznih bakrenih kapilarnih cijevi.

Sveobuhvatni industrijski lanac

Smješten u gradu Tangpu - poznatom "domu bakrenih cijevi" istočne Kine - Jingliang upravlja cjelovitim, vertikalno integriranim industrijskim lancem. Naš Objekt od 20.000 četvornih metara integrira svaku kritičnu fazu proizvodnje:

• Taljenje i ekstruzija: Osiguravanje čistoće sirovina našeg bakra od samog početka.
• Precizno crtanje i valjanje: Korištenje napredne tehnologije obrade za postizanje mikroskopskih ID tolerancija potrebnih za kapilarne performanse.
• Svijetlo žarenje: Naše žarenje u kontroliranoj atmosferi osigurava da cijevi ostanu bez oksidacije i postižu točnu "karakteristiku" (meku, polutvrdu ili tvrdu) koju naši kupci zahtijevaju.

Pametna proizvodnja i kontrola kvalitete

Kao "Deset najboljih poduzeća za bakrene cijevi", prešli smo na Inteligentna proizvodnja . Samo u 2022. godini premašili smo godišnju proizvodnju 7.500 tona , s vrijednošću proizvodnje od 450 milijuna juana. Ova nam ljestvica omogućuje da služimo kao preferirani dobavljač za brojne navedene skupine i međunarodne klijente.

Naš protokol osiguranja kvalitete je beskompromisan:

• Ispitivanje vrtložnim strujama (ECT): Svaka epruveta se skenira radi otkrivanja mikroskopskih površinskih i unutarnjih nedostataka.
• Ispitivanje preciznog protoka: Osiguravanje da svaka serija ispunjava specifične zahtjeve za prigušivanje vašeg HVAC ili instrumentacijskog sustava.
• Unutarnja čistoća: Naši specijalizirani procesi crtanja i čišćenja osiguravaju da unutarnje stijenke budu bez ulja, vlage i kamenca — što je neophodno za sprječavanje začepljenja sustava.
