Vrhunski vodič za TP2 bakrene cijevi: svojstva, primjena i industrijski standardi

Dio 1: Uvod u TP2 bakrene cijevi

1.1 Definiranje TP2 bakra: industrijski stiard

TP2 Bakar je bakar dezoksidiran fosfilom s visokim udjelom zaostalog fosfilia. U području metalurgije klasificira se pod kineski stiard GB/T 1527 , koji je funkcionalno ekvivalentan međunarodno priznatom ASTM C12200 (Cu-DHP) .

"P" u TP2 označava Fosfili , koji se dodaje tijekom procesa taljenja radi uklanjanja kisika. "Deoksidacijom" proizvođači bakra stvaraju materijal koji je znatno pouzdaniji za industrijsku primjenu od standardnog čistog bakra, osobito kada su uključeni toplina i zavarivanje.

1.2 Značaj: zašto je deoksidirani bakar važan

Primarni značaj TP2 bakra leži u njegovom zavarljivost . Tradicionalni bakar "tvrde smole" (poput T2) sadrži količine kisika u tragovima. Kada se T2 zagrijava ili zavaruje u atmosferi bogatom vodom, on pati od "vodikove krtosti", što dovodi do mikroskopskih pukotina i strukturalnog kvara.

TP2 rješava ovaj problem. Budući da se fosfili već vezao s kisikom i uklonio ga, bakrene cijevi TP2 mogu se sigurno lemiti i variti, osiguravajući spojeve koji se ne propuštaju. To ga čini "zlatnim standardom" za sustave koji desetljećima moraju držati plinove ili tekućine pod visokim pritiskom.

1.3 TP2 nasuprot TP1: Kratka usporedba

Iako su oba deoksidirana fosforom, izbor između njih često se svodi na kompromis između njih toplinska/električna vodljivost and pouzdanost spajanja :

• TP1 (nizak sadržaj fosfora): Sadrži manje fosfora (0,005% do 0,012%). Nudi veću vodljivost, ali je malo osjetljiviji tijekom složenih procesa zavarivanja.
• TP2 (visoki sadržaj fosfora): Sadrži više fosfora (0,013% do 0,050%). To je preferirani izbor za HVAC i rashladna industrija jer njegova vrhunska izvedba zavarivanja nadmašuje blago smanjenje vodljivosti.

1.4 Uobičajene upotrebe i industrije

TP2 bakrene cijevi su "cirkulacijski sustav" moderne infrastrukture. Zbog svoje jedinstvene mješavine otpornosti na koroziju i toplinske učinkovitosti, nezamjenjivi su u:

• HVAC/R (grijanje, ventilacija, klimatizacija i hlađenje): Koristi se za vodu rashladnog sredstva i zavojnice isparivača/kondenzatora.
• Vodovod i plin: Siguran transport pitke vode i medicinskih plinova.
• Snaga i energija: Izmjenjivači topline u elektranama i sustavima hlađenja hardvera za obnovljive izvore energije.
• Automobili: Sve se više koristi u sustavima upravljanja toplinskom baterijom električnih vozila (EV).

Dio 2: Standardnonoi i specifikacije

Kada kupujete ili specificirate bakrene cijevi TP2, ključno je koristiti ispravnu međunarodnu nomenklaturu kako biste osigurali kvalitetu.

2.1 Zajednički industrijski standardi

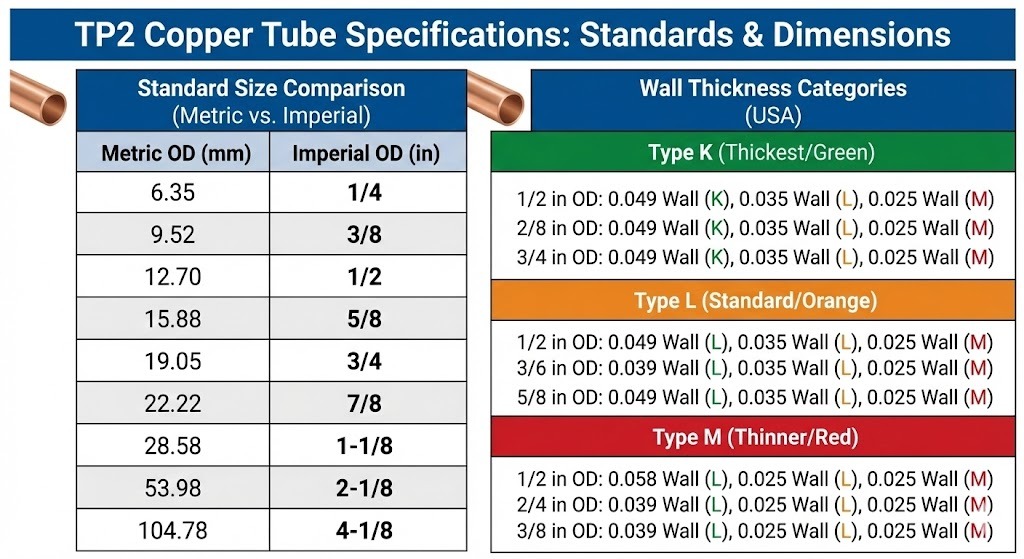

2.2 Specifikacije dimenzija

TP2 cijevi dostupne su u širokom rasponu veličina, ali su općenito kategorizirane prema:

• Vanjski promjer (OD): Obično se kreće od 2 mm do preko 200 mm.
• Debljina stijenke: Od "ultra tankih" (0,2 mm) do "teških zidova" (5 mm za industrijsku upotrebu pod visokim pritiskom).
• Tolerancije: Precizne cijevi često imaju toleranciju promjera od /- 0,02 mm kako bi se osiguralo hermetičko spajanje s mehaničkim spojkama.

Dio 3: Kemijski sastav i fizikalna svojstva

3.1 Kemijski sastav: Uloga fosfora

Učinkovitost TP2 bakra diktira njegova visoka čistoća i precizna kontrola fosfora. Prema standardnim specifikacijama (kao što je GB/T 5231 or ASTM C12200 ), sastav je strogo reguliran:

Zašto raspon od 0,013% - 0,050%?
Ako je fosfor ispod 0,013%, dezoksidacija može biti nepotpuna, rizikujući krhke spojeve tijekom zavarivanja. Ako prijeđe 0,050%, toplinska i električna vodljivost značajno pada, smanjujući učinkovitost izmjenjivača toplinske linije.

3.2 Fizička i mehanička svojstva

TP2 bakrene cijevi cijenjene su zbog svoje "meke" čvrstoće—dovoljno su jake da izdrže visoke pritiske, ali dovoljno rastegljive da se savijaju u složene zavojnice bez pucanja.

A. Vlačna čvrstoća i granica tečenja

Vlačna čvrstoća ovisi o "temperi" (tvrdoj) cijevi:

• Meko (žareno, M): >= 195 MPa. Vrlo fleksibilan, idealan za ručno savijanje i čvrste zavojnice.
• Tvrdo (H): >= 295 MPa. Čvrst i jak, koristi se za ravne cijevi u vodovodnim i industrijskim vodovima.
• Granica tehnike: Tipično se kreće od 60 - 150 MPa ovisno o temperamentu.

B. Istezanje

Time se mjeri sposobnost materijala da se rasteže prije pucanja. TP2 bakar obično ima stopu istezanja od >= 35% - 40% (u žarenom stanju). Ova visoka duktilnost je ono što omogućuje da se cijev proširi, raširi ili savije bez loma.

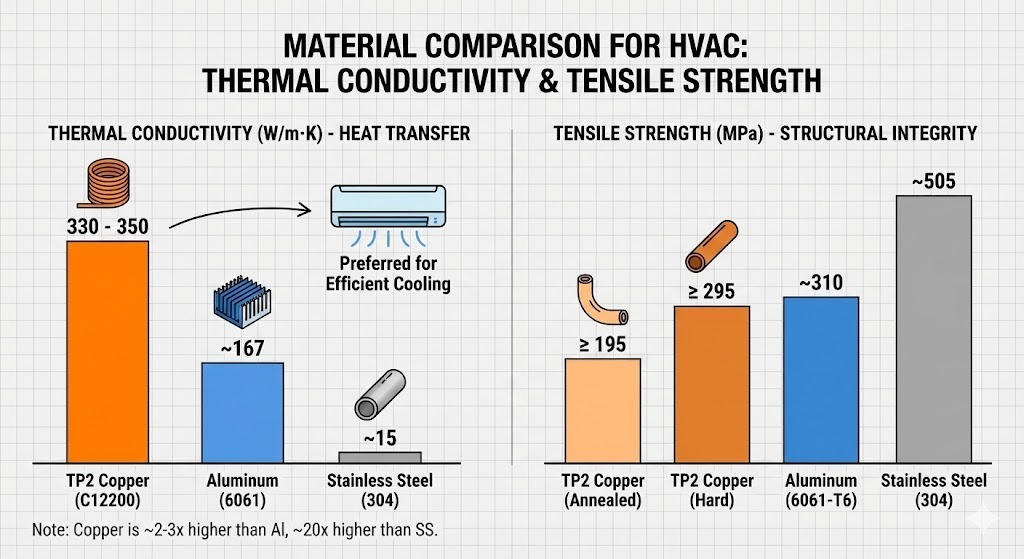

C. Toplinska vodljivost

Dok dodatak fosfora smanjuje vodljivost u usporedbi s čistim bakrom, TP2 i dalje ostaje vodeći među metalima:

• Toplinska vodljivost: Otprilike 330 - 350 W/(m·K) na 20°C.
• Napomena: To je otprilike 2-3 puta više od aluminija i 20 puta više od nehrđajućeg čelika, zbog čega je to preferirani materijal za isparivače klima uređaja.

D. Električna vodljivost

• Električna vodljivost: >= 70% - 80% IACS (Međunarodni standard za žareni bakar).
• Iako je niži od 100% IACS bakra bez kisika (C10200), više je nego dovoljan za aplikacije korištenja i sinkronizacije topline gdje je također potrebno zavarivanje.

3.3 Sažeta tablica fizičke konstante

Dio 4: Proces proizvodnje TP2 bakrenih cijevi

Proizvodnja bakrenih cijevi TP2 je put od taljenja uz visoku toplinu do visokoprecizne hladne obrade. Većina vrhunskih TP2 cijevi proizvodi se kao bešavne cijevi , što eliminira rizik od kvara zavarenog šava.

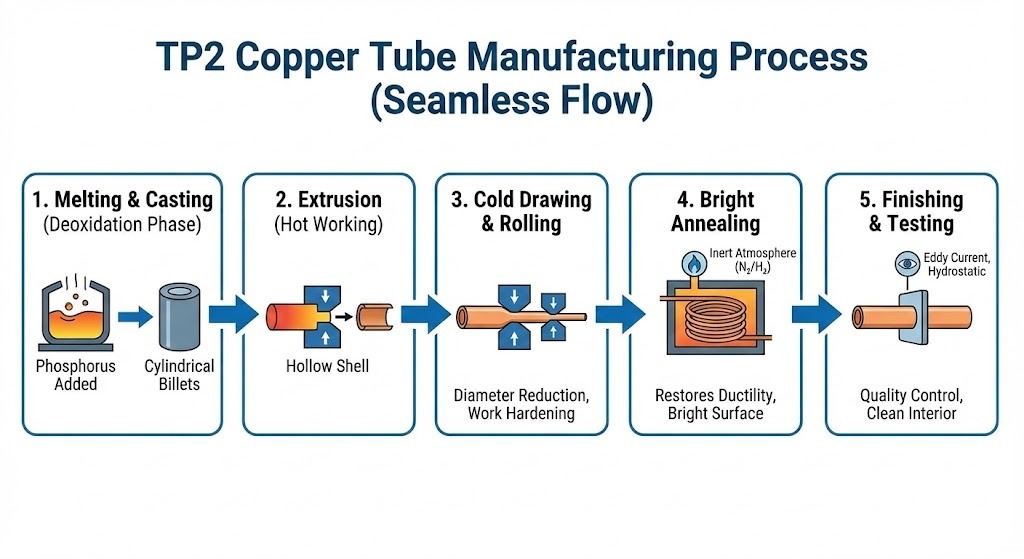

4.1 Tijek proizvodnje korak po korak

1. Taljenje i lijevanje (faza deoksidacije):
   Katodni bakar visoke čistoće tali se u indukcijskoj peći. Tijekom ove faze, fosfor se dodaje u rastaljenu kupku. Ovo je kritični trenutak u kojem se uklanja kisik, pretvarajući šaržu u TP2 bakar. Rastaljeni metal se zatim lijeva u čvrste cilindrične gredice.
2. Ekstruzija (vrući rad):
   Bakrena gredica se zagrijava i gura kroz matricu pod velikim pritiskom kako bi se stvorila šuplja ljuska debelih stijenki. Ova "vruća obrada" razbija strukturu lijevanog zrna, čineći metal čvršćim i ujednačenijim.
3. Hladno izvlačenje i valjanje:
   Za postizanje konačnog promjera i debljine stijenke, cijev prolazi kroz više faza Hladno crtanje or Hladno valjanje (Pilgering). Cijev se provlači kroz sve manje matrice. Ovaj proces povećava čvrstoću metala kroz "otvrdnjavanje".
4. Svijetlo žarenje:
   Hladno izvlačenje čini bakar tvrdim i lomljivim. Kako bi se obnovila duktilnost potrebna za savijanje i širenje (posebno za temperaturu "meke" ili "polutvrde"), cijevi se zagrijavaju u peći s kontroliranom atmosferom (obično na dušik ili vodik) kako bi se spriječila oksidacija. To rezultira čistom, "svijetlom" površinom.
5. Završna obrada i čišćenje:
   Cijevi su izrezane na željenu duljinu ili namotane. Za HVAC aplikacije, unutrašnjost mora biti kirurški čista, budući da bi bilo kakvo zaostalo ulje ili prašina mogla oštetiti kompresor.

4.2 Mjere kontrole kvalitete

Kako bi se osiguralo da TP2 cijevi zadovoljavaju međunarodne standarde kao što su ASTM B280 , proizvođači provode rigorozna ispitivanja:

• Ispitivanje vrtložnim strujama: Ispitivanje bez razaranja koje koristi elektromagnetsko polje za otkrivanje nevidljivih pukotina ili rupa u stijenci cijevi.
• Hidrostatičko ispitivanje: Cijev je napunjen visokotlačnom tekućinom kako bi se osiguralo da može izdržati pritiske modernih rashladnih sredstava (poput R-410A ili R-32).
• Dimenzionalna inspekcija: Precizna čeljust i laserski mjerači osiguravaju jednoliku debljinu stijenke - kritično za održavanje vrijednosti tlaka.

Dio 5: Ključne značajke i prednosti TP2 bakrenih cijevi

Zašto je TP2 "miljenik industrije"? Njegove prednosti nadilaze jednostavnu vodljivost.

5.1 Vrhunska otpornost na koroziju

TP2 bakar stvara prirodni, zaštitni sloj patine kada je izložen elementima. Za razliku od čelika, ne hrđa. U vodovodu i HVAC-u to znači da se cijev neće lako istanjiti ili razviti "rupice curenja" tijekom životnog vijeka od 20-30 godina.

5.2 Visoka toplinska učinkovitost

Kao što je navedeno u odjeljku o svojstvima, toplinska vodljivost TP2 je izuzetna. U izmjenjivaču topline to omogućuje brzi prijenos topline u manjem otisku, omogućujući dizajn kompaktnih, visoko učinkovitih klimatizacijskih jedinica.

5.3 Izvrsna "mogućnost pridruživanja"

Budući da je TP2 deoksidiran fosforom, najlakši je za korištenje bakra lemljenje i lemljenje . Tehničari mogu brzo spojiti cijevi pomoću plamenika bez brige o tome da li će metal postati krt ili da će spoj pokvariti pod vibracijama.

5.4 Duktilnost i sposobnost oblikovanja

TP2 bakar se može lako savijati, proširivati ili "slagati" bez specijaliziranih teških strojeva. Ova fleksibilnost je vitalna za ugradnju vodova rashladnog sredstva u skučenim prostorima ili stvaranje složenih zavojnica isparivača.

5.5 100% mogućnost recikliranja

Bakar je "trajni" materijal. TP2 bakrene cijevi mogu se neograničeno reciklirati bez ikakvog gubitka u performansama. U eri od ESG (Environmental, Social, and Governance) ciljeva, korištenje bakra je održiv izbor za certificiranje zelene gradnje.

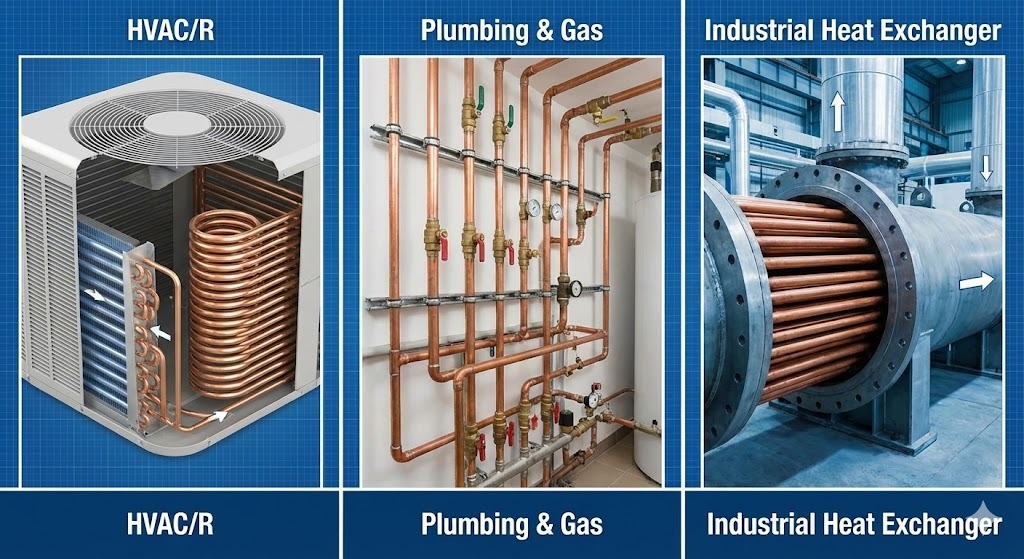

Dio 6: Primjena TP2 bakrenih cijevi u raznim industrijama

6.1 HVAC i hlađenje: Srce sustava

Ovo je najdominantniji sektor za TP2 bakar. Moderna rashladna sredstva rade na visokim tlakovima, zahtijevajući besprijekornu pouzdanost koju pruža TP2.

• Klima uređaji i toplinske pumpe: Koristi se za spajanje unutarnje i vanjske jedinice. Duktilnost TP2 omogućuje da se proširi i poveže s ventilima bez curenja.
• Hlađenje: Koristi se u rashladnim lancima supermarketa i industrijskim zamrzivačima. Cijevi TP2 često su "unutarnje užljebljene" (dodaju unutarnja mikrorebra) kako bi se dodatno povećala površina prijenosne topline, čineći sustav energetski učinkovitijim.
• Isparivači i kondenzatori: Visoka toplinska vodljivost cijevi osigurava brzu izmjenu topline između rashladnog sredstva i zraka.

6.2 Vodovod i distribucija vode

U mnogim vrhunskim stambenim i poslovnim zgradama, TP2 bakar je preferirani izbor za vodovodne sustave zbog svoje dugovječnosti i zdravstvenih prednosti.

• Pitka voda: Bakar je prirodno antimikrobno sredstvo, inhibira rast poput bakterija Legionela .
• Odvodnja i ventilacija: Budući da je TP2 otporan na koroziju izazvanu sivom vodom i oštrim sapunima, koristi se za izdržljiv sustav odvodnje koji može trajati više od 50 godina.
• Plinski cjevovod: Njegova sposobnost podnošenja visokog tlaka i otpornosti na vatru (nezapaljiv) čini ga najsigurnijim izborom za transport medicinskih plinova u bolnicama ili prirodnog plina u domovima.

6.3 Industrijske i kemijske primjene

Osim standardnih zgrada, TP2 bakar podnosi "teško dizanje" u proizvodnim pogonima.

• Izmjenjivači gornje linije: Koristi se u hladnjacima ulja, kondenzatorima pare u elektranama i kemijskoj obradi.
• Procesni cjevovod: TP2 je idealan za transport tekućina koje nisu kisele, ali zahtijevaju stabilnu temperaturu okoline.
• Solarni toplinski kolektori: Koristi se u "usponskim" cijevima solarnih grijača vode za apsorpciju i prijenos sunčeve topline u spremnik vode.

6.4 Primjene za električnu energiju i korištenje

Dok TP2 ima nešto nižu vodljivost od čistog T2 bakra, njegova vrhunska čvrstoća i otpornost na koroziju čine ga korisnim za specifične električne uloge:

• Šipke i rukavci za uzemljenje: Koristi se za zaštitu električnih sustava od munje i prenapona, posebno u tlu gdje je rizik od korozije.
• Terminali i konektori: Koristi se u teškim električnim komponentama gdje se dio mora lemiti ili zamijeniti na drugu komponentu.

Dio 7: Tehnike spajanja za bakrene cijevi TP2

Pouzdanost bakrenog sustava uvelike ovisi o kvaliteti njegovih spojeva. Budući da je TP2 deoksidiran, nudi najveći raspon mogućnosti spajanja bez opasnosti od degradacije materijala.

7.1 Lemljenje i tvrdo lemljenje

Ovo je najčešća metoda za TP2 cijevi u HVAC i vodovodu.

• Lemljenje (meki lem): Koristi se prvenstveno u stambenim vodovodima. Uključuje dodatne metale s talištem ispod 450°C.
• Lemljenje (tvrdo lemljenje): “Standard” za HVAC/R. Koristi metale za punjenje (često na bazi srebra) s talištem iznad 450°C. Otpor bakra TP2 na vodikovu krtost omogućuje visokotemperaturno lemljenje plamenikom, stvarajući spoj koji je često jači od iste cijevi.

7.2 Mehanička oprema

Za okruženja u kojima otvoreni plamen nije dopušten (poput zone bez baklji u bolnicama ili tvornicama visoke tehnologije), koriste se mehaničke opcije:

• Stisnuti: Alat savija priključak na cijev, koristeći unutarnji O-prsten za brtvljenje.
• Kompresijski spojevi: Koristi mjedenu maticu i čahuru za sabijanje TP2 cijevi na priključak. To je uobičajeno u plinovodima niskog tlaka i instrumentacije.

Dio 8: prednosti i nedostaci TP2

Kako biste donijeli informiranu odluku, korisno je vidjeti sažetak "za i protiv".

Prednosti

• Sigurno zavarivanje: Visok sadržaj fosfora nastanak pukotina kod spajanja na visokim temperaturama.
• Energetska učinkovitost: Iznimna toplinska vodljivost štedi energiju u aplikacijama grijanja/hlađenja.
• Trajnost: Visoka otpornost na opću koroziju i unutarnje stvaranje kamenca.
• Antibakterijski: Prirodno ubija 99,9% bakterija unutar dva sata od kontakta.
• Održivo: U potpunosti se može reciklirati i ima visoku vrijednost otpada.

Nedostaci

• Kompromis vodljivosti: Njegova električna vodljivost je niža od T2 (čisti bakar).
• Promjenjivost troškova: Kao i kod svih proizvoda od bakra, cijena je podložna fluktuacijama na globalnom tržištu roba.
• Rizik od krađe: Zbog recikliranja svoje visoke vrijednosti, izloženi bakreni cjevovod može biti meta krađe na gradilištima.

Dio 9: Održavanje i njega za dugovječnost

Iako je TP2 bakar materijal tipa "postavi i zaboravi", slijedeći ove savjete osigurat ćeš da će trajati desetljećima:

1. Izbjegavajte prekomjerni tok: Prilikom lemljenja koristite minimalnu potrebnu količinu topitelja. Višak fluksa koji ostaje unutar cijevi može uzrokovati lokaliziranu rupičastu koroziju.
2. Pravilna podrška: Osigurajte da su cijevi poduprte pobakrenim ili plastificiranim vješalicama. Izbjegavajte izravan kontakt s pocinčanim čelikom ili željezom kako biste spriječili galvanska korozija .
3. Brzina protoka: U vodovodnim instalacijama održavajte brzinu vode unutar preporučenih granica (obično < 1,5 m/s za toplu vodu) kako biste spriječili eroziju i koroziju.
4. Čišćenje: Za industrijske izmjenjivače topline, redovito ispiranje blagim sredstvima za uklanjanje kamenca održat će visoku stopu toplinskog prijenosa stijenke TP2.

Zaključak: budućnost TP2 bakrenih cijevi

TP2 bakrene cijevi predstavljaju savršenu ravnotežu metalurgije i praktičnosti. Dodavanjem fosfora za deoksidaciju bakra, inženjeri su stvorili materijal koji nije vrlo učinkovit u prijenosu topline, već je i nevjerojatno pouzdan za ugradnju i spajanje.

Bilo da se radi o klimatizacijskim jedinicama koje održavaju ugodu u našim domovima, vodovodnim instalacijama koje isporučuju sigurnu vodu ili sustavima hlađenja u sljedećoj generaciji električnih vozila, TP2 ostaje temeljni materijal za moderno upravljanje toplinom i tekućinom. Pri odabiru materijala za visokotlačne, visokotemperaturne ili visokoučinkovite primjene, TP2 (C12200) stoji kao dokazana referentna vrijednost u industriji.

Dio 10: Često postavljana pitanja (FAQ)

Za kraj članka evo nekih od najčešćih pitanja u vezi s bakrenim cijevima TP2:

P1: Mogu li se bakrene cijevi TP2 koristiti za pitku vodu?
A: da TP2 (C12200) široko se koristi u vodovodnim sustavima širom svijeta. Prirodno je antimikrobno i zadovoljava sigurnosne standarde za pitku vodu u većini jurisdikcija.

P2: Koja je glavna razlika između TP1 i TP2?
A: Primarna razlika je u Fosfili content . TP2 ima veći raspon fosfora (0,013% do 0,050%), što ga čini superiornim za zavarivanje i tvrdo lemljenje u teškim uvjetima, dok TP1 (0,005% do 0,012%) nudi malo bolju toplinsku/električnu vodljivost.

P3: Zašto je TP2 poželjniji od T2 za HVAC aplikacije?
A: T2 bakar sadrži tragove kisika koji uzrokuje "vodikovu krtost" tijekom zavarivanja, što dovodi do pukotine. TP2 je deoksidiran, što znači da se može više puta lemiti i zavarivati ​​bez gubitka strukturalnog integriteta.

P4: Jesu li TP2 cijevi kompatibilne s novim zelenim rashladnim fluidima poput R-32?
A: da Bešavne cijevi TP2 dizajnirane su za podnošenje viših radnih tlakova povezanih s modernim ekološki prihvatljivim rashladnim sredstvima, pod uvjetom da je debljina stijenke ispravno navedena.

Dio 11: Sažetak konačne usporedbe (vodič za odabir)

Ova tablica služi kao brza referenca inženjera za odabir prave vrste bakra za njihov specifični projekt.
